對(duì)于礦石加工機(jī)械設(shè)備來說，巖石的宏觀硬度對(duì)
礦石加工設(shè)備的影響是很大的，一般硬度越大，
加工礦石的設(shè)備磨損就比較嚴(yán)重，上海卓亞礦山機(jī)械現(xiàn)在帶大家認(rèn)識(shí)下那些常用的礦石物料，硬度有多大。
巖石的宏觀硬度相近時(shí)，巖石成分也影響到金屬耐磨性，常用巖石對(duì)金屬基體表面的磨損大小順序?yàn)椋航饎偸臼r＞花崗巖＞片麻巖＞雜砂巖＞玄武巖＞輝綠巖＞白云巖＞石灰石，硬度低的雜砂巖磨損率大于玄武巖，玄武巖又大于輝綠巖，主要是由于巖石成份不同。

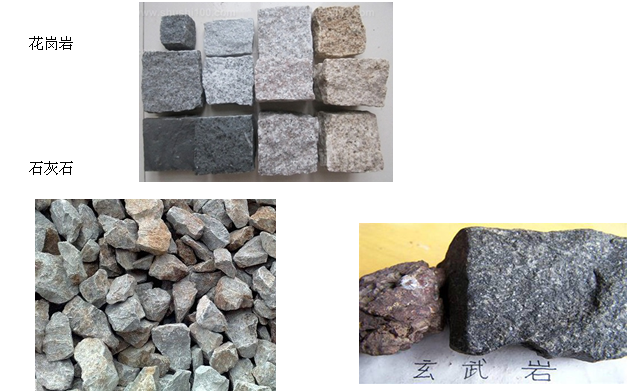

石灰?guī)r主要成份是方解石，石英巖主要成份是純石英，花崗巖基本是由石英及長(zhǎng)石組成，片麻巖與花崗巖基本相同，只不過是表面風(fēng)化或有裂紋、或呈層裝、或葉片狀。雜砂巖中含石英41%和36%的方解石，玄武巖中長(zhǎng)石與輝石占79%，輝綠巖占68%，且輝綠巖中有9%的極軟方解石，所以玄武巖比輝綠巖磨損大；而白云巖本身是一種含三類碳酸鹽較多的石灰石或大理石，所以其磨損率比石灰石大一些。
一般當(dāng)巖石中SiO2含量40%～60%時(shí)，抗壓強(qiáng)度為200MPa以下，錘頭使用壽命400h；巖石中SiO2含量75%時(shí)，抗壓強(qiáng)度200MPa～250MPa之間，錘頭使用壽命350h；巖石中SiO2含量85%時(shí)，抗壓強(qiáng)度250MPa之間，錘頭使用壽命125h；巖石中SiO2含量越大，對(duì)金屬的磨損就越大。
